30408不锈钢管价格多少钱一吨（30408不锈钢管规格型号表）

案例：管板腐蚀泄露问题：1800*6000的换热器，管板为Q345R，换热管为S30408/规格25*2.5，管程介质是水，壳程介质是R245fa。管板碳钢，管头焊缝为不锈钢。使用了半年。

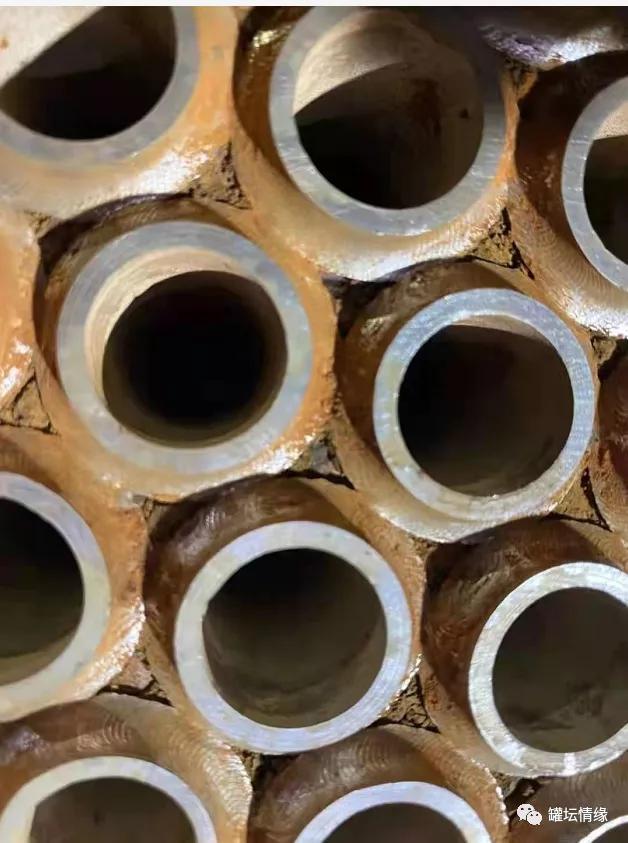

泄露现象：很多换热管与管板链接焊缝管板侧泄露，判断为管板腐蚀泄露。

问题1、为什么腐蚀了，属于什么腐蚀。电化学腐蚀吗？

问题2、为啥泄露点都在角焊缝周围，平焊缝的没有漏点。

可能原因：

1、电位差腐蚀：

管板碳钢，管头焊缝为不锈钢，管桥电位差腐蚀。

水中的微生物和颗粒物在管桥沉积并聚集氯离子。

平焊的稍微好点，管桥不容易沉积污垢，都被流体带走了，但电位差是存在的，过段时间腐蚀也会加剧。

电偶腐蚀很明显，应该是直接原因。不过从腐蚀形貌看，管板发生了严重的均匀腐蚀，可能是管程水中含氧量超标，或其它腐蚀介质超标，缓蚀剂不足等引起的，可能某个点腐蚀穿孔以后，壳程腐蚀介质串到管程，形成酸性腐蚀环境，加速腐蚀。壳程压力可能略大于管程。

同样的工况，曾经是否用过碳钢或低合金换热管，且使用寿命比现在这样材质搭配的时间长。目前这样的设计，只要管程水对碳钢（低合金钢）有腐蚀，一定加剧，一则电位差，二则残余应力增大。

2、材质原因：

合理的设计应该采取复合板作为管板。管板碳钢，管头焊缝为不锈钢，容易出现管桥电位差腐蚀。可能是材质性能差，熔合与热影响区的成份、组织以及残余应力。

3、有机酸腐蚀：

电位差应该没腐蚀应该不会那么快，要看管束走的啥水？循环水？凝结水？尤其化工企业凝结水的腐蚀是比较快的。

4、工艺原因：

电位差腐蚀管板有没有堆焊层？最大的不妥可能就是无堆焊或者未采取复合板，加上热膨胀不一样，熔合区也有马氏体组织。

应注意预防冬天碳钢管头焊缝的马氏体。那冬天碳钢管头为什么容易出马氏体？冷却太快，等于淬火，容易产生裂纹。焊接动火的最低温度有规定的，尤其北方冬季施工很多室外需要挡风棚及电预热。管板太厚，更容易产生淬硬组织，焊址裂纹，沿应力集中的焊址处形成的冷裂纹，在热影响区内扩展。

5、设计原因：

壳程是R245fa制冷剂，制冷介质，膨胀发电行业的制冷剂。五氟丙烷，是一种无色透明易流动液体，具有挥发性，沸点15.3℃ ，在常温常压下稳定，主要用于冰箱、板材聚氨酯绝热材料发泡等。作制冷剂时，代号为R245fa。

氟有强腐蚀性，五氟丙烷挥发或分解以后有严重腐蚀。

有应力腐蚀的介质的设计选材，壳程能选碳钢材料吗？这是设计要考虑的问题。介质确定了，选材既要考虑材料强度和应力，如何减小残余应力、一次应力和二次应力，还要考虑异种钢焊接接头问题。

6、这种情况，已成成品，还有方式补救吗？比如防腐涂料？

管桥都没有了，是没办法补救的，补焊后做管板防腐，也不行，最好是换管板，在管桥上用氩弧焊堆焊，把管桥全覆盖，或爆炸复合不锈钢。

管箱可以用一段时间换新的，管板又不能经常换新的，这是典型的头疼医头，脚疼医脚，哪节腐蚀换哪节，哪根腐蚀换哪根。只看现象不看本质。一个劲地升材质的情况比较多，不综合考虑最后还是有问题。

7、延伸问题的讨论：异种钢焊接问题讨论

根据今天的讨论，电位差腐蚀，水这种有导电问题的，都不应选异种钢焊接接头，包括走水的管路，也不应该有异种钢焊接接头。

在压力容器选材时，与介质直接接触的，尤其是有应力腐蚀的，是禁止异种钢焊接的。

但像换热管管箱，内衬不锈钢的碳钢法兰可以与不锈钢筒体对接（焊接）；支座本体材质为碳钢时，为使垫板与筒体（不锈钢）保持材质的一致性，垫板可以选择不锈钢。凡是类似于这种不直接与介质接触的状况，允许采用异种钢的焊接。

奥氏体不锈钢零部件在加工、热处理、装配、储运及使用等过程中，如果没有严格的表面防护或隔离措施，难免与铁素体钢（注意，不是单指铁素体不锈钢）接触，导致表面铁的沉积，沉积物起始为游离态铁素体，常以粒子形态存在，这种现象称为铁素体污染。

铁素体污染会破坏奥氏体不锈钢表面的钝化膜，在一定的腐蚀环境中，可能会诱发电偶腐蚀、点腐蚀、缝隙腐蚀、应力腐蚀等。

如果铁素体只是粘附于不锈钢表面，未侵入不锈钢基体，在空气中放置一段时间后表面会有明显的锈迹。这是发生了电偶腐蚀，铁粒子作为阳极优先腐蚀，不锈钢作为阴极得到了保护，这种情况下铁素体污染对不锈钢基本的破坏作用很小。

如果铁粒子嵌入不锈钢表面，同样会破坏不锈钢表面钝化膜的完整性，当暴露于腐蚀介质中时，铁素体污染降低了不锈钢的点蚀电位，增大了不锈钢发生点蚀的倾向，这是比较危险的。

另外，不锈钢焊接与大的钢结构同在一个车间铁离子污染的问题更严重！它不是镶嵌的问题而是进入熔池降低不锈钢焊缝性能。

国内类似情况较多！但是如果按这样的环境来看，估计国内90%工厂都不达标，?尤其是在现场安装的不锈钢或复合板压力容器灭，大环境下，到处都有碳钢的影子，难道就不施工了？我只想说，这只是理论来下，除非真空环境，否则这个环境不可能达到这样完美的区分的。

***生产不锈钢冷媒换热管，冷水机热泵管，雾森人造雾管，不锈钢盘管，不锈钢水管等，添加微信18929965023 免费寄样（备注：公司名称，联系人，电话地址，快递费我公司付！）***

本文内容由互联网用户自发贡献，该文观点仅代表作者本人。本站仅提供信息存储空间服务，不拥有所有权，不承担相关法律责任。如发现本站有涉嫌抄袭侵权/违法违规的内容，请发送邮件至 2312790195@qq.com 举报，一经查实，本站将立刻删除。
如若转载，请注明出处：https://www.51bxgang.com/933.html

30408不锈钢管价格多少钱一吨（30408不锈钢管规格型号表）

相关推荐
